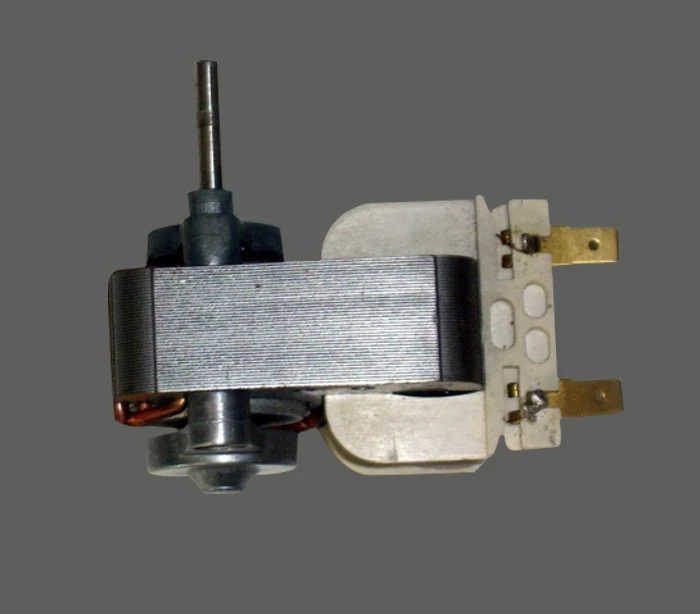

L'estructura i el principi de funcionament del ventilador elèctric és el principi de la dinàmica magnètica. Els components principals del ventilador elèctric són: Motor AC. El principi de funcionament és: la bobina actual fa girar per força en un camp magnètic. La forma de conversió d'energia és: l'energia elèctrica es converteix principalment en energia mecànica i, a causa de la resistència de la bobina, una part de l'energia elèctrica es converteix inevitablement en energia interna. El flux d'energia crea un camp magnètic giratori per girar el rotor. Hi ha un motor monofàsic al ventilador, que separa el corrent altern monofàsic del corrent altern amb una diferència de fase de 90-graus iniciant un canvi de fase del condensador. El corrent altern de dues fases s'envia a dos o quatre grups de bobinats del motor respectivament i es forma un camp magnètic giratori al motor. El camp magnètic giratori genera corrent induït al rotor del motor, i el camp magnètic generat pel corrent induït és oposat al camp magnètic giratori, que és empès i arrossegat a l'estat de rotació pel camp magnètic giratori.
El ventilador del motor de tub té una alta fiabilitat, però encara és un dispositiu mecànic, durant molt de temps, la seva velocitat pot disminuir o fins i tot aturar-se, per la qual cosa és millor realitzar un seguiment en temps real de l'estat de funcionament del ventilador, per facilitar la descoberta oportuna dels problemes. El sensor d'alarma es pot utilitzar per donar el senyal d'alarma quan la velocitat del ventilador està per sota d'un determinat llindar, i la sortida del senyal de velocitat pot realitzar el seguiment en temps real de la velocitat del ventilador.
La sortida del senyal d'alarma del circuit del ventilador té dos estats: "nivell alt" i "nivell baix". El significat dels dos nivells és generalment segons el sistema de lògica positiva, amb un nivell alt que representa "falla" i "nivell baix" que representa "normal". La sortida del senyal de velocitat del circuit del ventilador sol ser en forma de polsos, amb cada capçal d'ona que representa una volta del ventilador. Aquests senyals es poden proporcionar directament a l'amfitrió per mostrar-los a través del bus de dades. El senyal de velocitat de sortida d'alguns ventiladors no és la velocitat real del ventilador, sinó un múltiple de la velocitat. Per exemple, es generen dos, quatre o sis polsos per revolució, que s'han de processar per formar el senyal de velocitat real del ventilador. Per determinar si la velocitat del ventilador és la velocitat real o múltiple, utilitzeu un tacòmetre per mesurar la velocitat real i després compareu-la amb les dades que es mostren. El senyal de velocitat del ventilador sol sortir de l'endoll de tres cables. El groc i el negre dels tres cables són més una font d'alimentació de 12 V i terra respectivament, i l'altre color és el cable de sortida del senyal de velocitat. Cal tenir en compte que el tercer cable d'alguns ventiladors de tres cables no és la línia de sortida del senyal de velocitat, sinó la línia de senyal de control de velocitat, a través de la qual el motor del ventilador entra en el senyal de control de velocitat.
